图片相关

这部分主要介绍在论文写作过程中，如何绘图、图片中使用的字体与字号、以及如何对图片进行后处理。

绘图

pyplot绘图

图片的宽度，对于单栏的图片来说，建议设置为3.5英寸（约8.89厘米）；对于双栏的图片来说，建议设置为7.16英寸（约18.19厘米），图片的分辨率建议设置为600dpi。

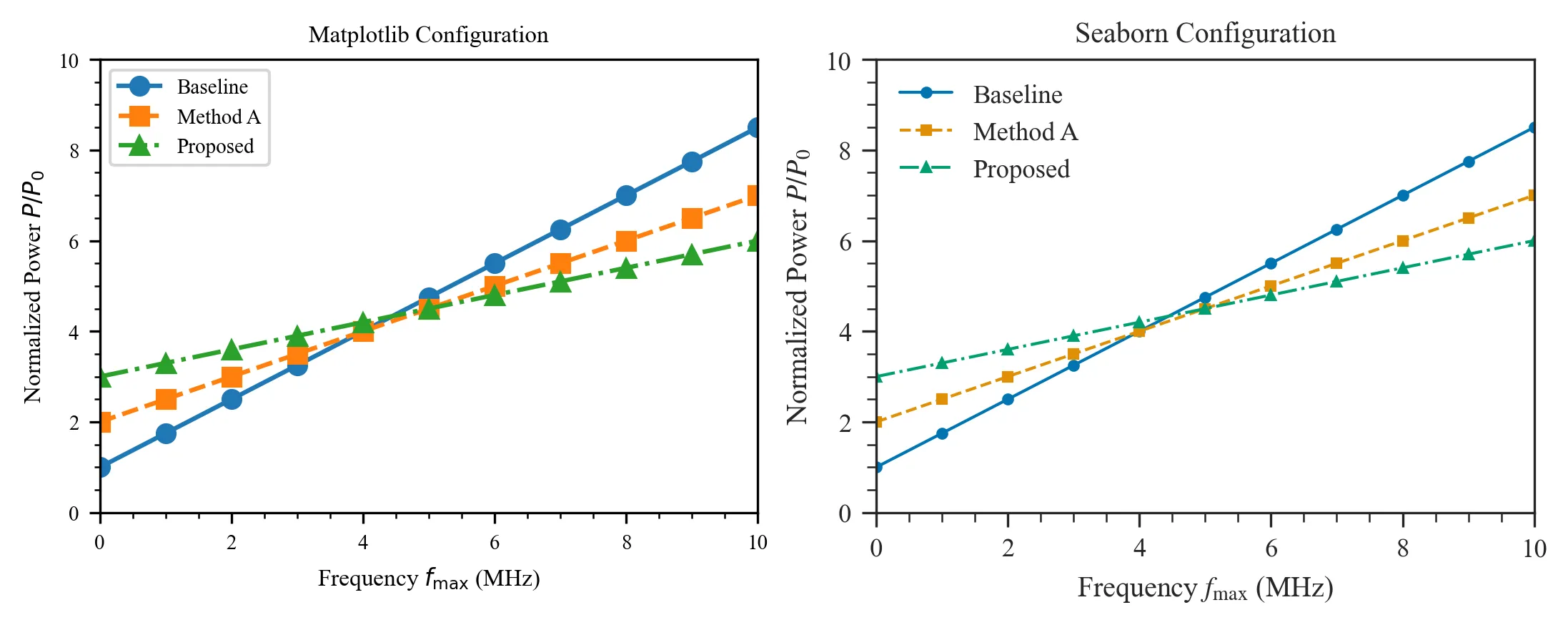

对于图片的高度，不要超过8.5英寸（约21.59厘米），一般而言，单栏图片的高度设置为2.4英寸（约6.1厘米），一种比较适合的配置如下代码所示：

import matplotlib.pyplot as plt

FIG_W = 3.5  # 单栏图片宽度，单位：英寸
FIG_H = 2.4  # 图片高度，单位：英寸

plt.rcParams.update({
    "font.family": "Times New Roman",   # 字体设置
    "font.size": 8,                     # 默认字体大小
    "axes.labelsize": 8,                # 坐标轴标签字体大小
    "axes.titlesize": 8,                # 坐标轴标题字体大小
    "legend.fontsize": 7,               # 图例字体大小
    "xtick.labelsize": 7,               # x轴刻度字体大小
    "ytick.labelsize": 7,               # y轴刻度字体大小
    "pdf.fonttype": 42,                 # 保存为pdf时，字体类型设置(图片中的字是矢量的，而且可以被选中复制)
    "ps.fonttype": 42,                  # 保存为ps时，字体类型设置(图片中的字是矢量的，而且可以被选中复制)
})


fig, ax = plt.subplots(figsize=(FIG_W, FIG_H))

可以使用如下的配色：（其中红蓝主要作为对比色）

#a50f15
#fdd0a2
#fcae91
#08519c
#6baed6

图片处理

使用PPT或者使用Visio绘图之后，可以将绘制的内容导出为pdf，而且可以导出指定页面, 但是还是存在一个问题，就是导出的pdf可能会存在大量的空白，这时候可以Tex Live自带的pdfcrop命令进行裁剪：

1	pdfcrop input.pdf output.pdf

建议导出格式

虽然PPT可以将选中的内容直接导出为图片，但是当导出为svg格式时，其文字排版会出现问题，因此建议导出为pdf格式。而且latex原生就支持pdf格式的内容插入，如果是svg的话，还需要引入额外的宏包进行支持。

至于png格式，只建议在使用word的时候使用，这时候可以使用ghostscript或者convert将pdf转换为png格式。

pdf转png命令

使用Tex Live自带的ghostscript命令如下：

1	gs -dNOPAUSE -dBATCH -dSAFER -sDEVICE=pngalpha -r600 -sOutputFile=output-%03d.png input.pdf

使用ImageMagick的convert命令如下：

1	convert -density 600 input.pdf -quality 100 output.png

投稿相关

IEEE期刊投稿地址

不同期刊的要求

TACD

参考文献

论文提交地址：tcad

提交的稿件要求：

论文模板下载地址：tcad模板
论文最大页数：Research Articles: 14 pages, Brief Papers: 5 pages
包含100-250字的摘要，4-8个关键词
